Тестов стенд: Purifi Audio PTT10.0X04-NAB-01 10” среднобасов високоговорител

29 януари 2025 г., 15:10 ч.

Новият 10-инчов високоговорител Purifi Audio, шестият нискочестотен говорител Purifi, който ще бъде тестван в тестовия стенд, е новият нискочестотен говорител PTT10.0X04-NAB-01 с алуминиев конус и диаметър 10 инча, 4Ω (Снимка 1). Подобно на другите бутални преобразуватели от Purifi (разработва се и нов високочестотен говорител Purifi!), PTT10.0X04-NAB-01 включва патентованата технология на Purifi, която включва обгръщане с постоянно Sd, укрепващ пръстен по ръба на конуса и дизайн на мотор с нисък магнитен хистерезис.

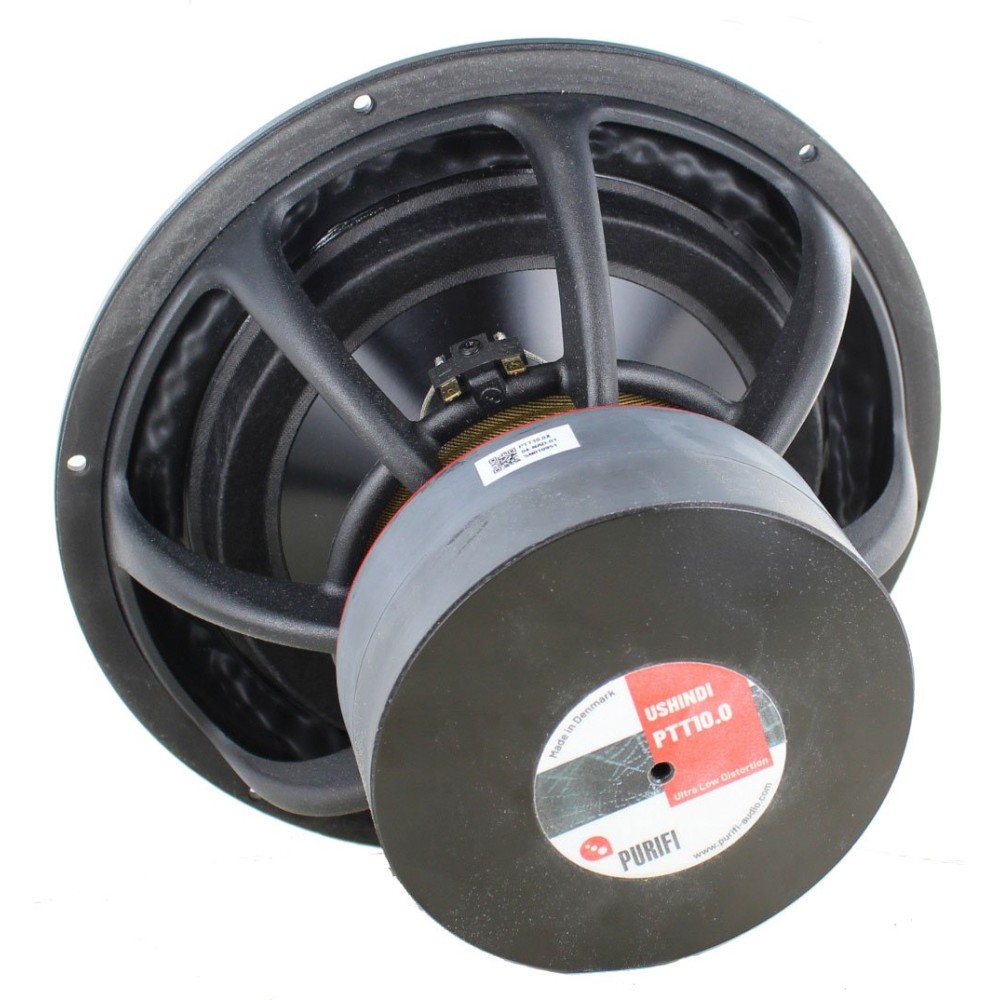

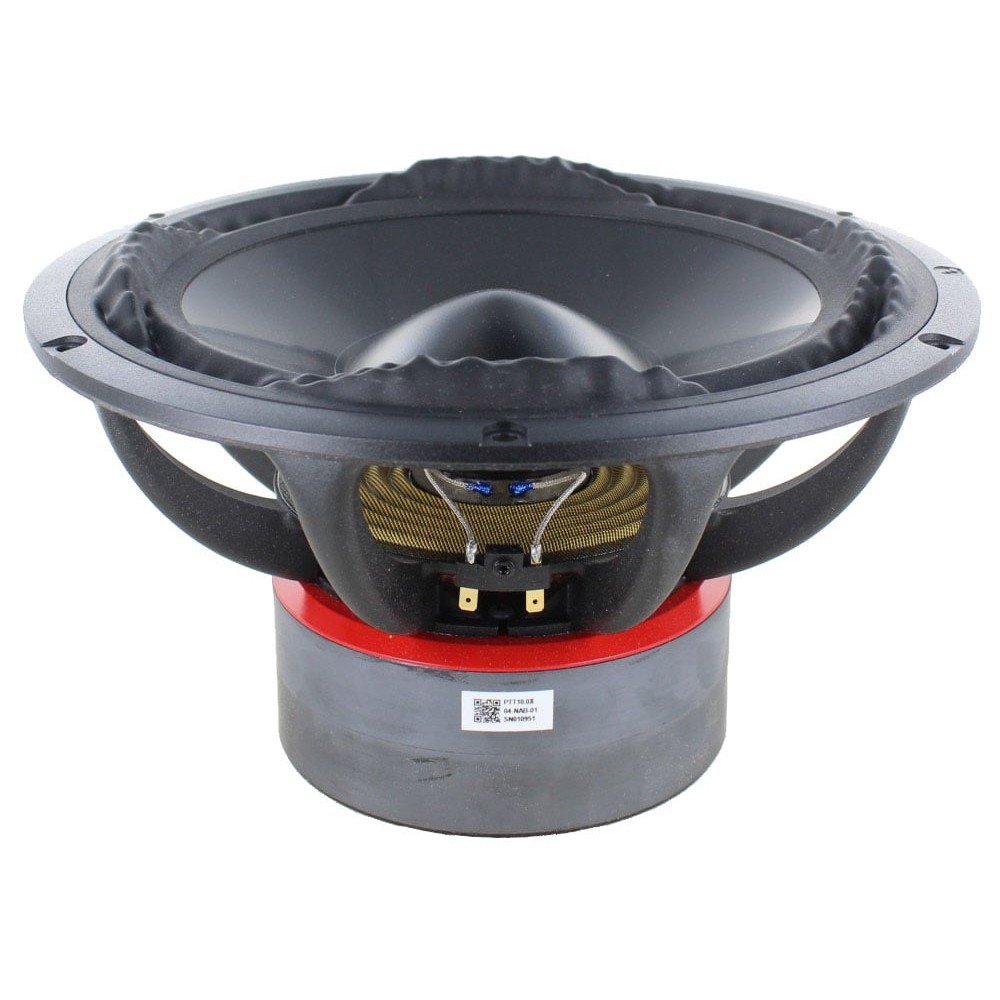

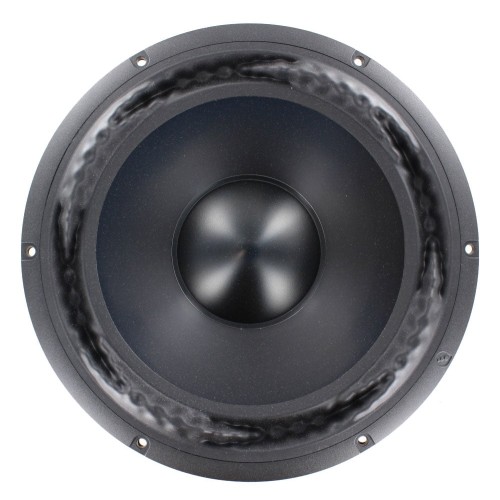

Снимка 1: Новият нискочестотен говорител PTT10.0X04-NAB-01 с алуминиев конус и диаметър 10 инча на Purifi Audio е с патентована технология, която включва обгръщане с постоянно Sd, укрепващ пръстен по ръба на конуса и дизайн на мотор с нисък магнитен хистерезис.

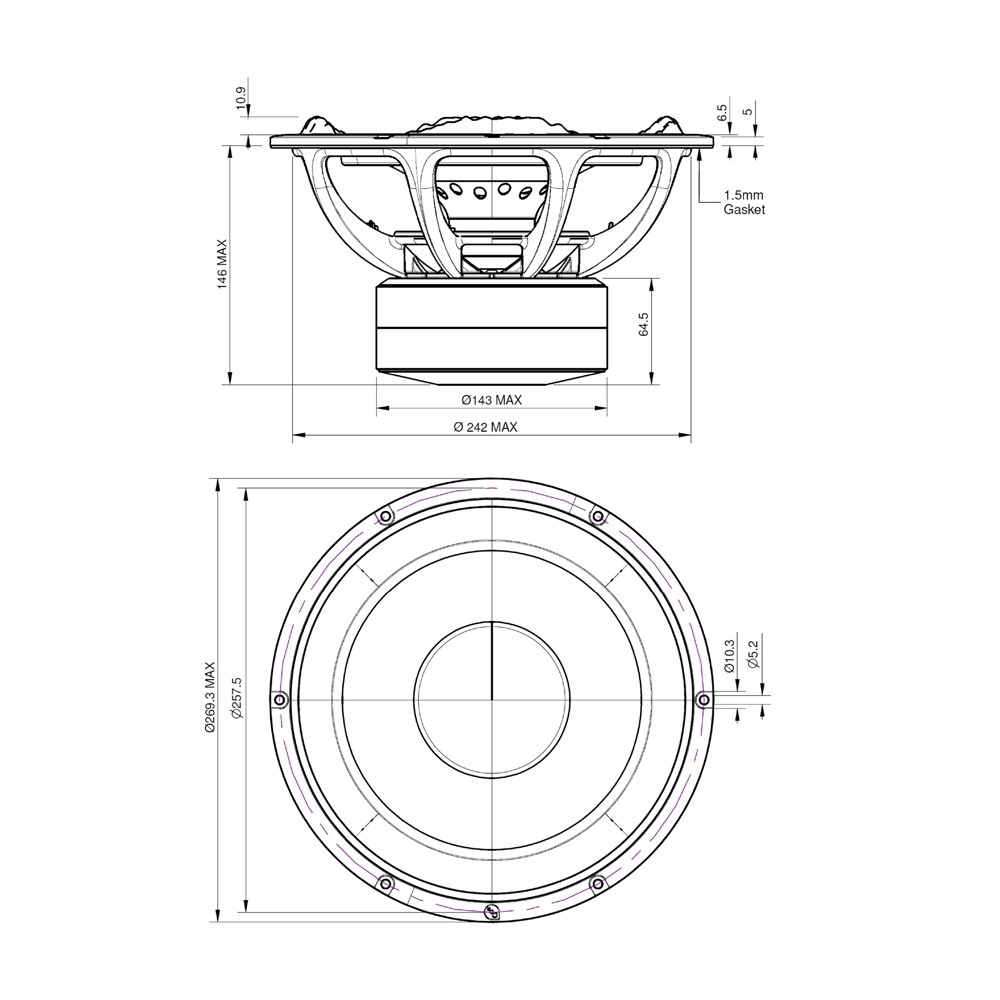

Наборът от функции за PTT10.0X04-NAB-01 започва със собствена осемлъчева рамка от лят алуминий, съставена от тесни конусовидни спици, напълно отворени под монтажния рафт на паяка (амортисьор) за охлаждане (Снимка 2). Допълнително охлаждане за този високоговорител се осигурява от 16 овални отвора 10 мм x 6 мм, обграждащи конусовидната връзка на гърлото под капачката против прах, без отвор за полюс. Това е чудесен формат, тъй като насочва повече въздух върху предната плоча за подобрено охлаждане.

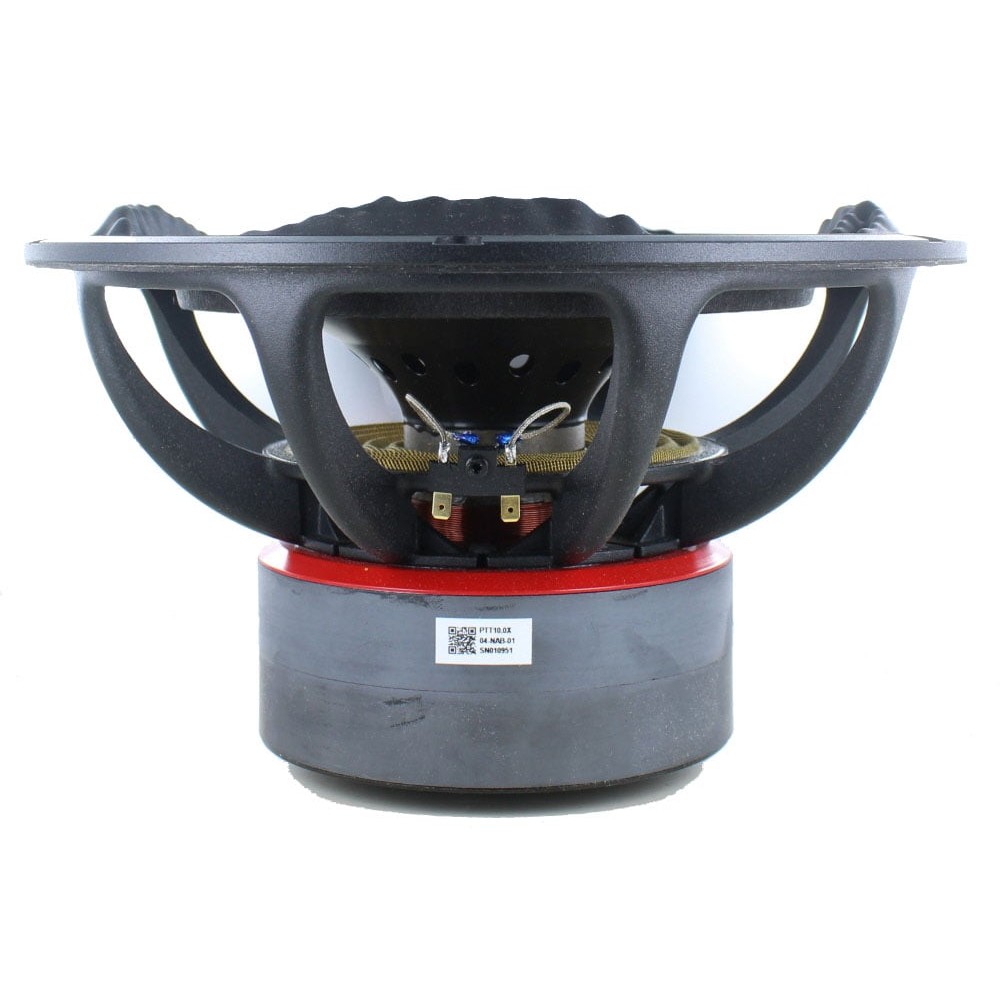

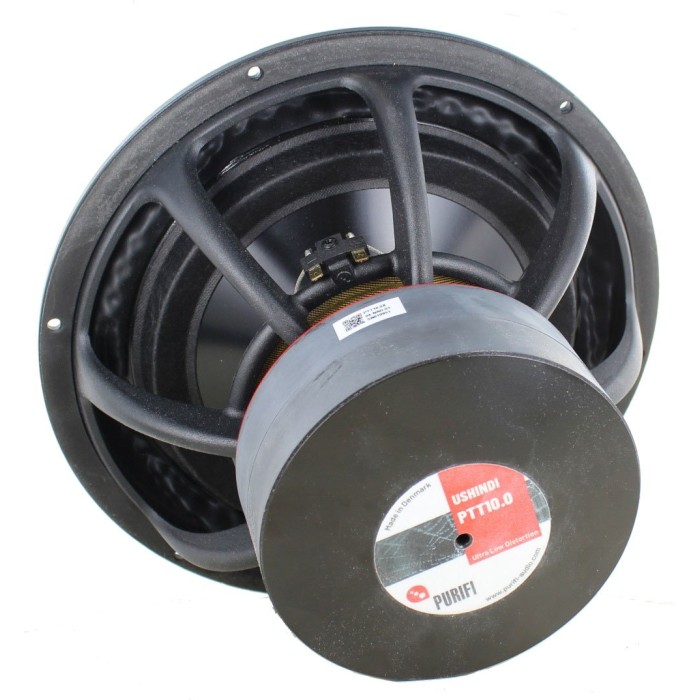

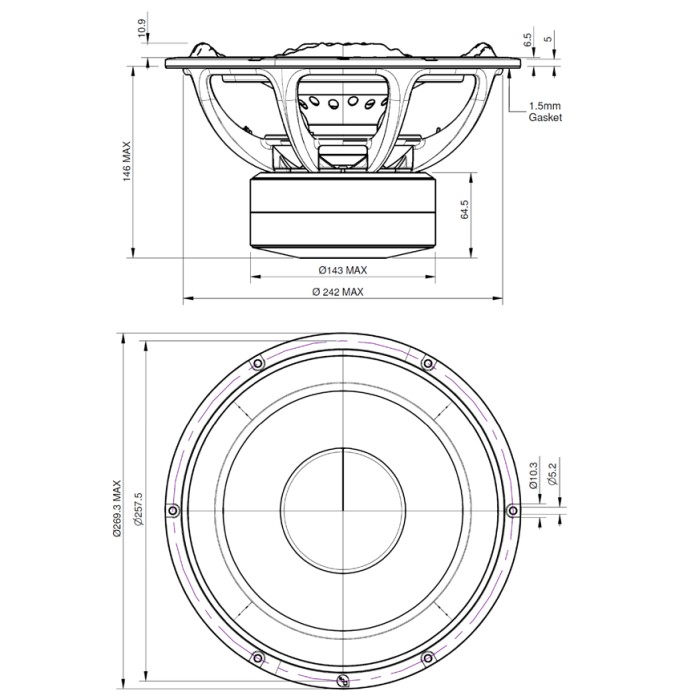

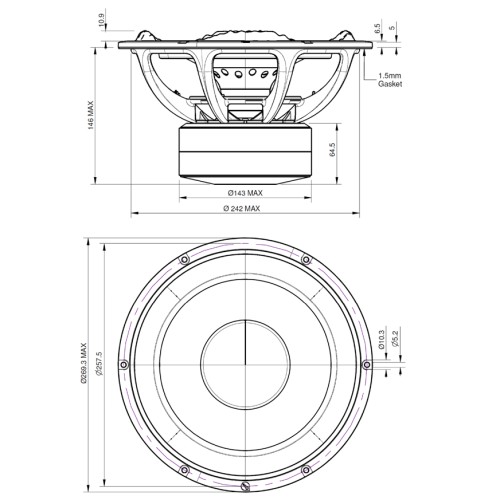

Снимка 2: Наборът от функции за PTT10.0X04-NAB-01 започва със собствена осемлъчева рамка от лят алуминий, съставена от тесни конусовидни спици, напълно отворени под монтажния рафт на паяка (амортисьор) за охлаждане.

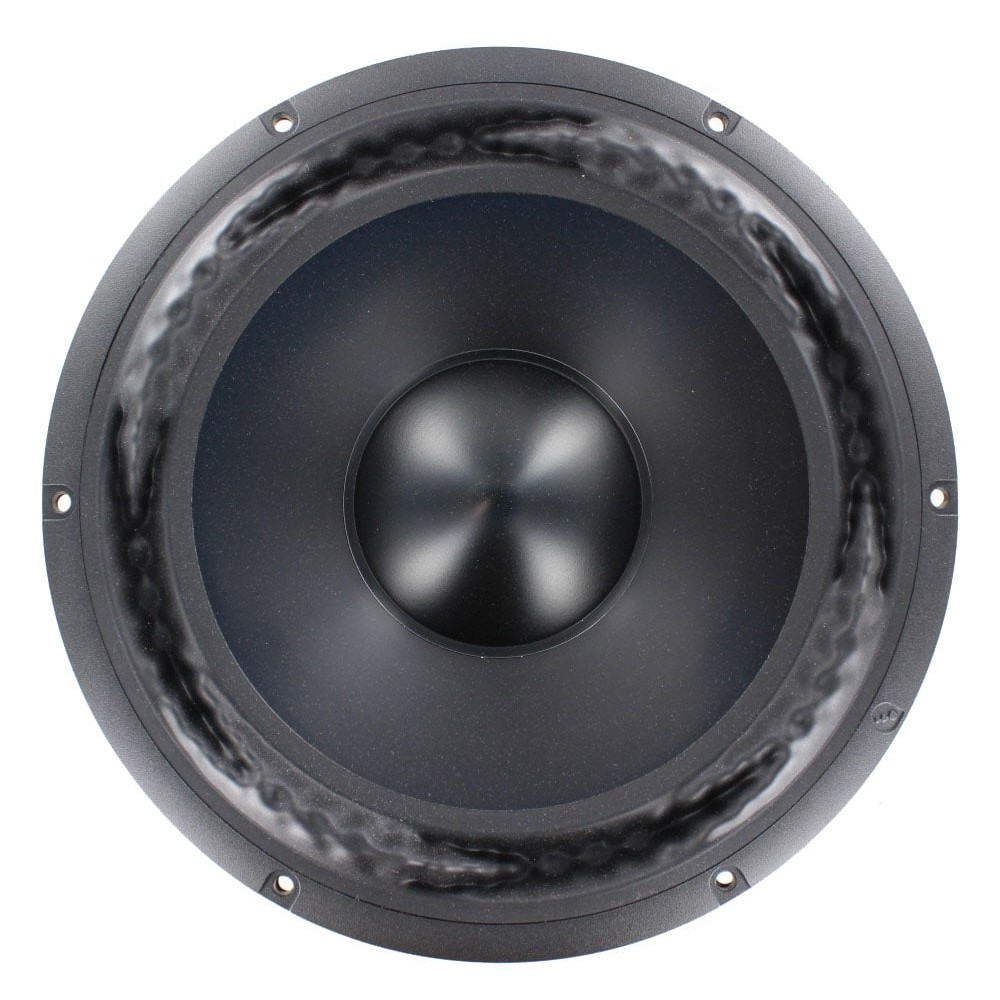

Конусовият възел се състои от леко извит профил на черен анодизиран алуминиев конус, изпъкнала и леко „заострена“ черна анодизирана алуминиева прахозащитна капачка, плюс добавяне на V-образен подсилващ пръстен от влакна, залепен около външния ръб на задната страна на конуса. Този подсилващ пръстен прави ръба на конуса изключително твърд и очевидно би намалил значително резонансите по ръба на конуса.

Съвместимостта се осигурява от NBR обков, който, подобно на нискочестотните и средночестотните говорители Purifi Audio с по-малък диаметър, е напълно нова и уникална концепция в дизайна на съраунд звук. Като се има предвид снимка 1, това очевидно не прилича на друг обков, който някой е произвеждал до дизайна на Purifi. Обковите, освен че осигуряват съвместимост и центриране, са не само източник на шум и изкривявания, но и инструмент за намаляване на външния ръб на конуса.

Не е изненадващо, че обковите са били обект на множество патенти и академични статии, които предлагат решения, базирани на форма, материал и сложни вариации в дебелината на материала. Все още обаче не съм виждал нещо толкова ясно формулирано, колкото технологията за съраунд Purifi.

PTT10.0X04-NAB-01, подобно на... Всички драйвери в линията Purifi имат съраунд конфигурация, която е комбинация от редуващи секции както с обратно, така и с положително въртене, плюс някои интересни вълнообразни извивки в рамките на редуващите секции. Обърнете внимание, че положителното въртене има очевидна лява/дясна асиметрия, което води до положително/отрицателно движение на артикулацията в двата края на секциите с обратно въртене. Цялата тази сложност служи за осигуряване на по-постоянно Sd (шумово разпределение на звука), когато драйверът се движи от най-външните към най-вътрешните си позиции, както и по-линейна гъвкавост. Останалата гъвкавост се осигурява от симетричен плосък паяк с диаметър 4,5 инча. (Обърнете внимание, че самите отделни ролки са асиметрично оформени, с изпъкнал наклон от едната страна и вдлъбнат наклон от другата.)

Двигателят се състои от подредена двойка оптимизирани по FEA феритни пръстеновидни магнити 138 мм x 25 мм с фрезовани и конусовидни плочи, като задната плоча има черно емисионно покритие (предната плоча е яркочервена), плюс полюсен накрайник, състоящ се от неополен магнит, поставен между стоманени секции, който служи за линеаризиране на Bl.

Конусният възел се задвижва от солидна четирислойна звукова бобина с диаметър 52 мм (2 инча), навита с кръгла алуминиева тел върху непроводяща рамка от фибростъкло. Подобно на обвивката, тази четирислойна бобина също демонстрира уникална инженерна разработка. За разлика от намотката, която има еднаква ширина по цялата си дължина, тази четирислойна бобина има редуващи се дву- и четирислойни секции по дължината си с различна ширина на дву- и четирислойните секции.

Както вече бе споменато, по-голямата част от полюсния накрайник е заменена от силен неодимов магнит, който значително намалява индуктивността на бобината, както и градиента на индуктивност спрямо позицията чак до DC (според Purifi Audio, това не може да се постигне с помощта на късосъединителни пръстени, тъй като те работят само над определена честота, определена от площта на напречното сечение на пръстените).

Удължението на железния полюсен накрайник е оптимизирано, за да изравни допълнително индуктивността спрямо позицията. Това на практика елиминира зависимостта от тока на Bl фактора, както и зависимостта от позицията на импеданса на бобината - два основни нелинейни източника на интермодулационни изкривявания (IMD) - промяната на Bl или импеданса на бобината модулира чувствителността на високоговорителя, което води до амплитудна модулация.

Два много дебели медни късосъединителни пръстена обграждат бобината в рамките на пълния ѝ линеен ход. Целта на тези пръстени е допълнително да намалят индуктивността и да екранират желязото от променливотоковото поле на бобината. Наличието на променливо поле в желязото е основен източник на изкривявания ( хистерезис и насищане на BH). Обърнете внимание, че горният пръстен се простира през междината, тъй като променливотоковото поле, индуцирано в желязото, се концентрира върху повърхности близо до бобината и по този начин се нуждае от най-голямо екраниране. Вентилацията на полюсите е през отвори в конусния сглобен елемент, за да се осигури достатъчно вентилационна площ за елиминиране на шумовете от въздушен поток.

Този драйвер е толкова нов, че все още не е публикувана информация за дългосрочната мощност по IEC268. Въпреки това, предвид сходството със структурата на двигателя на PTT8.0X с номинална мощност от 350 W по IEC268, мощността на PTT10.0X04-NAB-01 вероятно ще бъде по-голяма. И накрая, PTT10.0X04-NAB-01 има 14,75 мм Xmax (височина на разстоянието 5 мм и дължина на намотката 40,5 мм) и оплетка от звукова бобина, които са завършени към позлатени запояеми клеми, разположени от едната страна на рамката.

Започнах тестовете, използвайки LinearX LMS анализатора и Physical LAB IMP Box (същият тип приспособление като LinearX VI Box), за да създам криви както на напрежението, така и на адмитанса (тока), като драйверът беше закрепен към твърдо тестово приспособление в свободна среда при 0.3V, 1V, 3V, 6V, 10V, 15V и 20V с време на включване на осцилатора между циклите, за да симулирам действителния термичен процес във времето. Кривите при 20V бяха достатъчно линейни, за да се получи адекватно напасване на кривата и бяха използвани за изчисление на TSP по модела LEAP 5.0 TSL/LTD.

Следвайки установения си протокол, вече не използвам еднократно измерване на добавена маса, а вместо това използвам предоставените от компанията Mmd данни (94,1 грама за PTT10.0X04-NAB-01). Събраните данни, в този случай 14-те 550-точкови (0,3V до 20V) синусоидални сканирания за всяка проба Purifi Audio, бяха обработени последващо и кривите на напрежението бяха разделени на кривите на тока, за да се генерират криви на импеданса. Импортирах данните заедно с фазата, получена с помощта на метода на изчисление LMS, и придружаващите криви на напрежението в софтуера LEAP 5 Enclosure Shop. Фигура 1 показва кривата на импеданса във въздуха 1V. Таблица 1 сравнява данните от LEAP 5 LTD/TSL TSP и фабричните параметри за двете проби Purifi PTT10.0X04-NAB-01.

Фигура 1: Графика на импеданса на високоговорител Purifi PTT10.0X04-NAB-01 в свободно пространство 1V.

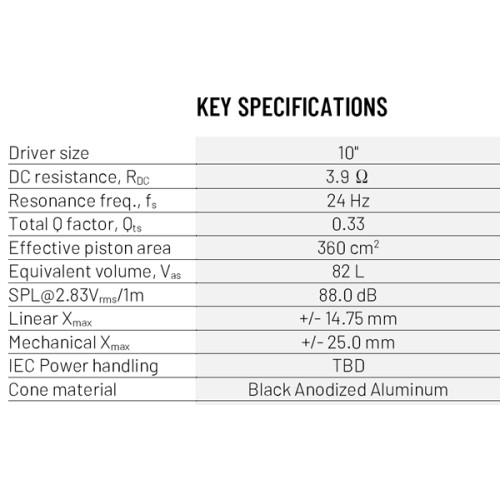

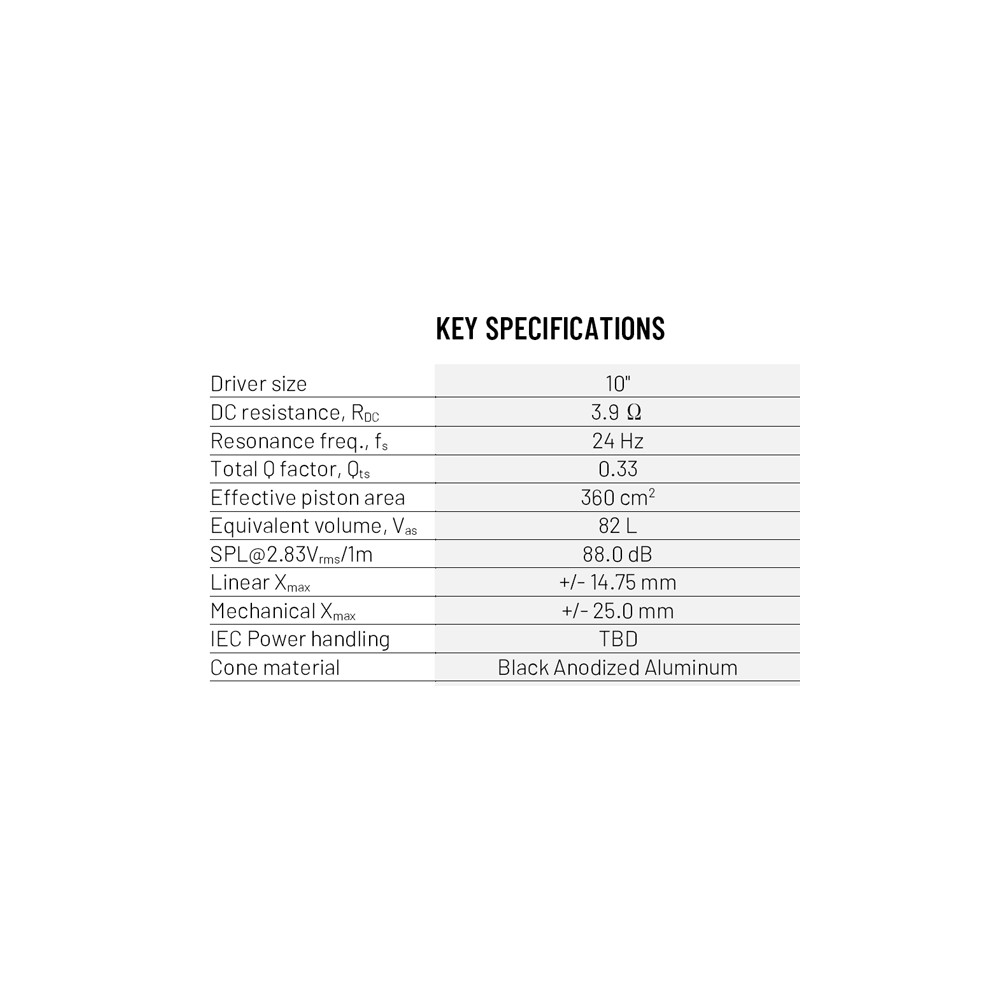

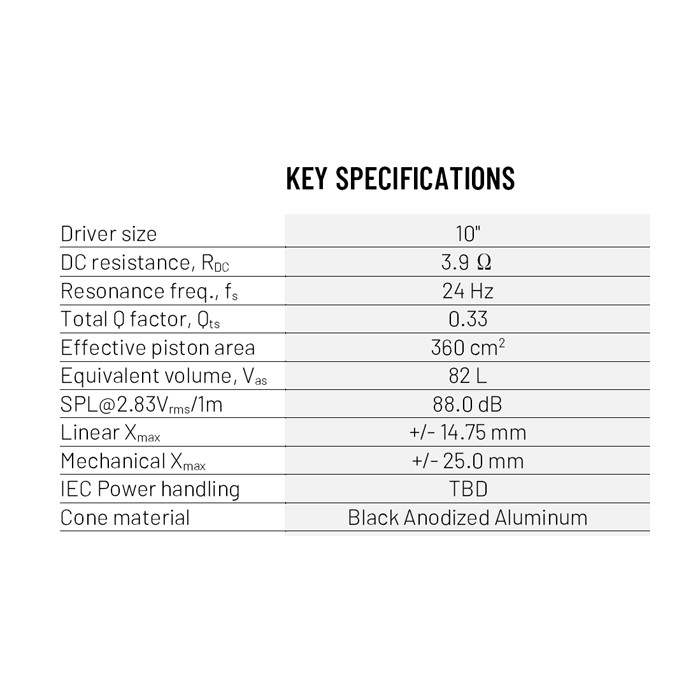

Таблица 1: Сравнителни данни за нискочестотния високоговорител Purifi PTT10.0X04-NAB-01.

Резултатите от изчисленията на параметрите на LEAP LTD и TSL за нискочестотния високоговорител Purifi корелират сравнително добре с публикуваните фабрични данни, с разлика от 1dB или по-малко в чувствителността при 2.83V, което е доста добро съвпадение. Моето число е резултат от изчислението на TSP, а Purifi използва измерване от 300Hz до 800Hz, реферирано към 20µPa. Както обикновено в тази колона, следвах установения си протокол и настроих компютърни симулации на корпуса, използвайки параметрите на LEAP LTD за Проба 1. Двата симулирани корпуса бяха препоръчителните корпуса, предоставени в брошурата на Purifi за PTT10.0X04-NAB-01. Те бяха програмирани в софтуера LEAP 5 - запечатан корпус с обем 0.8ft3 и 50% демпфериращ материал (фибростъкло) и вентилирана кутия в обем 2.26ft3 с 15% демпфериращ материал (също фибростъкло), настроена на 28Hz, използвайки портова тръба с диаметър 4.3” и дължина 21.8”.

Фигура 2 показва резултатите от симулацията на кутията за нискочестотния високоговорител PTT10.0X04-NAB-01 в запечатан и вентилиран корпус при 2.83V и при ниво на напрежение, което постига екскурзия, равна на Xmax+15% (17mm за PTT10.0X04-NAB-01). Това доведе до F3 от 48.5Hz (-6dB=38Hz) с Qtc=0.62 за затворената кутия и -3dB за вентилираната симулация от 29.4 Hz (-6dB= 25.6 Hz). Увеличаването на входното напрежение към симулациите, докато се достигне екскурзията Xmax +15%, доведе до 114dB при 69V за симулацията със запечатан корпус и 115dB със същото входно ниво от 69V с портирана кутия. Фигура 3 показва кривите на груповото закъснение 2.83V, а Фигура 4 показва кривите на екскурзията 69V. Използването на активен високочестотен филтър от трети или четвърти ред в близост до 20Hz би довело до по-ниско отклонение и по-висока изходна мощност за вентилираната версия.

Фигура 2: Симулации на компютърна кутия Purifi PTT10.0X04-NAB-01 (черно плътно = запечатано @ 2.83V; синьо тире = вентилирано @ 2.83V; черно плътно = запечатано @ 69V; синьо тире = вентилирано @ 69V).

Фигура 3: Криви на групово закъснение за кривите 2.83V, показани на Фигура 2.

Фигура 4: Криви на отклонение на конуса за кривите 69V, показани на Фигура 2.

Klippel анализ за 10-инчовия високоговорител Purifi беше извършен този месец от Патрик Търнмайър от Redrock Acoustics, използвайки анализатора Klippel DA2. Неговите открития са показани на фигури 5-8. Кривата Bl(X) за PTT10.0X04-NAB-01 (Фигура 5) е много симетрична, с широк Bl профил, типичен за високочестотен високоговорител с висок Xmax, и само незначителна асиметрия. Кривата на симетрия на Bl (Фигура 6) показва много минимално отместване назад от 0,85 мм в точка от около (9 мм) навън до 1,14 мм близо до физическия Xmax на този високоговорител.

Фигура 5: Крива Bl(X) на Klippel анализатора за Purifi PTT10.0X04-NAB-01.

Фигура 6: Крива на диапазона на симетрия на Klippel Analyzer Bl за Purifi PTT10.0X04-NAB-01.

Фигура 7 и Фигура 8 показват кривите на симетрия Kms(X) и Kms за нискочестотния високоговорител PTT10.0X04-NAB-01. Кривата на твърдост на податливост Kms (Фигура 7) е широка и с малка степен на асиметрично поведение. Кривата на диапазона на симетрия Kms (Фигура 8) показва минимално отместване напред от 0,74 мм в точка с около (6 мм) навън до 0,92 мм близо до физическата Xmax на този високоговорител.

Фигура 7: Крива Kms(X) на механичната твърдост на окачването, измерена от Klippel Analyzer, за Purifi PTT10.0X04-NAB-01.

Фигура 8: Крива на диапазона на симетрия на Klippel анализатора Kms за Purifi PTT10.0X04-

Ограничаващите числа на изместване, изчислени от Klippel анализатора, използвайки критерия за широкообхватен нискочестотен говорител за Bl, бяха XBl @ 82% (Bl пада до 82% от максималната си стойност) 11,9 мм за предписаното ниво на изкривяване от 10%. За съвместимостта, XC @ 75% Cms минимумът беше 10,2 мм, което означава, че за нискочестотния говорител Purifi съвместимостта е по-ограничаващият фактор за достигане на ниво на изкривяване от 10%. Използвайки по-малко консервативния критерий за изкривяване от 20%, числата за XBl и XC бяха ≥13,4 мм.

Фигура 9: L(X) крива на Klippel Analyzer за Purifi PTT10.0X04-NAB-01.

Фигура 9 показва кривата на индуктивността Le(X) за този преобразувател. Индуктивността на двигателя обикновено се увеличава в посока назад от позицията на нулево положение, тъй като звуковата бобина покрива по-голяма част от полюса в конвенционален двигател, което не е точно това, което виждате на тази графика, но това също не е конвенционален двигател. По-важното е, че индуктивното „люлеене“ от Xmax вход до Xmax изход е много малко - 0,11 mH. Purifi Audio са разработили безспорно сложна структура на двигателя, но полученото изкривяване и индуктивна производителност са абсолютно изключителни. Ето какво каза инженерът на преобразувателите Патрик Търнмайър за резултатите на Klippel за PTT10.0X04-NAB-01 (имайте предвид, че смятам Патрик за един от най-добрите инженери на преобразуватели в индустрията и ако потърсите патента на Dolby Atmos, ще намерите името му като един от изобретателите!):

„След като тествах над 5000 високоговорителя, рядко съм впечатлен от нов нискочестотен говорител. Purifi 10“ е изключение. Мисля, че това може би е най-добрият нискочестотен високоговорител, който съм тествал. Най-важните му характеристики включват:

Перфектни Bl(x) и Kms(x) криви, включително криви на симетрия.
Перфектен баланс на границите на производителност. Ограничаване на отклоненията от нормите от окачването и двигателя, без да се достигат високи температури, повреждащи звуковата бобина.
Перфектно съвпадение между X BL и X C.

Най-хубавото е, че почти няма вариация на индуктивността в зависимост от екскурзията. Това е важно, защото индуктивните изкривявания са най-нежелани за високоговорителите - включително нискочестотните говорители, поради високоподредените компоненти на изкривяване. Те са извън нормалния диапазон на маскиране. Всъщност те са дори още по-важни за високопроизводителните субуфери, където тези изкривявания могат да се чуят извън обхвата на нискочестотния филтър като „пеене“. Невероятен високоговорител, впечатляващо инженерство и безупречен индустриален дизайн.

За останалите тестове, монтирах 10-инчовия нискочестотен високоговорител Purifi PTT10.0X04-NAB-01 в корпус, запълнен с пяна, който имаше преграда 20”x12”, след което измерих тестваното устройство (DUT), използвайки анализатора Loudsoft FINE R+D и микрофона GRAS 46BE (с любезното съдействие на Loudsoft и GRAS Sound & Vibration), както по оста, така и извън нея от 200Hz до 20kHz при 2.0V/0.5m, нормализирано до 2.83V/1m, използвайки метода на косинусоидално прозоречно FFT. Всички тези измервания на SPL включваха и изглаждане от 1/6 от октава (това се прави, за да се имитира разделителната способност на честотната характеристика, която публикувах в продължение на години, използвайки анализатора LinearX LMS със 100-точкови сканирания... Почивай в мир, Крис).

Фигура 10 показва честотната характеристика на Purifi PTT10.0X04-NAB-01 по оста, което показва сравнително плавна характеристика от ±1.7dB от 300Hz до 2.2kHz, последвана от пикове в режим на прекъсване между 2.8kHz и 5kHz, където драйверът започва своето нискочестотно спадане. Фигура 11 показва честотната характеристика по и извън оста при 0°, 15°, 30° и 45°, като -3dB при 30° спрямо кривата по оста се получава при 1.5kHz, така че точка на пресичане в тази близост или по-ниска би трябвало да е подходяща за постигане на добра крива на мощност и индекс на насоченост.

Фигура 10: Честотна характеристика на оста на Purifi PTT10.0X04-NAB-01.

Фигура11-Purfi-PTT10.0x04-NAB-01-басов говорител

Фигура 11: Честотна характеристика на Purifi PTT10.0X04-NAB-01 на и извън осите (черно=0°, синьо=15°, зелено=30°, лилаво=45°).

Фигура 12 показва нормализираната версия на Фигура 11. Фигура 13 показва хоризонталната полярна диаграма на CLIO pocket (в стъпки от 10° с изглаждане от 1/3 октава). И накрая, Фигура 14 показва сравнението на SPL между две семплирания за нискочестотния високоговорител PTT10.0X04-NAB-01, което показва много близко съвпадение (≤1dB) в целия работен диапазон на драйвера.

Фигура 12: Purifi PTT10.0X04-NAB-01 нормализирана честотна характеристика на и извън осите (черно=0°, синьо=15°, зелено=30°, лилаво=45°).

Фигура 13: Purifi PTT10.0X04-NAB-01 180° хоризонтална равнина CLIO полярна диаграма (с стъпки от 10°).

Фигура 14: Сравнение на нивото на звуковия сигнал (SPL) на двусемпълния високоговорител Purifi PTT10.0X04-NAB-01.

За последната група измервания на Purifi PTT10.0X04-NAB-01 използвах софтуера Listen SoundCheck 20 и анализатора AudioConnect с микрофона Listen SCM (любезна помощ предоставен на Voice Coil от хората от Listen, Inc.), за да измеря изкривяванията и да генерирам времево-честотни графики. За измерване на изкривяванията, монтирах 10-инчовия високоговорител Purifi неподвижно в свободен въздух и настроих SPL на 94dB (моите критерии за домашни аудио преобразуватели) на 1 м (6.75V), използвайки вградения генератор на розов шум SoundCheck и SLM.

След това измерих изкривяванията с микрофона Listen, поставен на 10 см от драйвера. Това доведе до кривите на изкривяванията, показани на Фигура 15, които показват изключително ниски изкривявания на третата хармоника (характерно по-ниски от 0.5% от 55Hz до 3kHz). Ако сравните тези данни с фабричните данни на Purifi, има известни вариации. Обърнете внимание, че Purifi са разработили своя собствена система за измерване на изкривяванията с данните, получени в безехова камера, в сравнение с моите измервания, направени с ниво на фонов шум от около 55dB. Така или иначе, изкривяванията на всички драйвери Purifi, моите измервания или техните, са много ниски и определено са важна характеристика на тяхната технология на проектиране.

Фигура 15: Диаграма на изкривяванията от Purifi PTT10.0X04-NAB-01 SoundCheck.

След това активирах софтуера SoundCheck, за да получа импулсен отклик от 2.83V/1m за този драйвер и импортирах данните в софтуера SoundMap Time/Frequency на Listen. Фигура 16 показва получения водопаден график на кумулативното спектрално затихване (CSD), а Фигура 17 показва графиката на Wigner-Ville (избрана заради по-добрите си нискочестотни характеристики).

Фигура 16: Диаграма на водопадния сигнал на SoundCheck CSD за нискочестотен високоговорител Purifi PTT10.0X04-NAB-01.

Фигура 17: Диаграма на Вигнер-Вил от Purifi PTT10.0X04-NAB-01 SoundCheck.

Разглеждайки данните, които обясних за новия 10-инчов нискочестотен високоговорител Purifi PTT10.0X04-NAB-01, няма съмнение, че Purifi Audio са създали още един много високопроизводителен нискочестотен високоговорител, който да допълни другите си високопроизводителни Xmax нискочестотни високоговорители. За сравнително нова компания, Purifi Audio е представила впечатляваща, постоянно нарастваща линия от дизайни на преобразуватели с изключително качество на изработка. PTT10.0X04-NAB-01 е добре изработен 10-инчов преобразувател, който би се представил добре на пазара за двулентови (напр. MOFI дизайн на Andrew Jones) или трилентови висококачествени двуканални hi-fi системи, домашно кино или студийни монитори.
